控制器

安全性確認——故障保護

觸邊開關廠家的管控

針對于4線和2線式全部有斷線檢測功能。

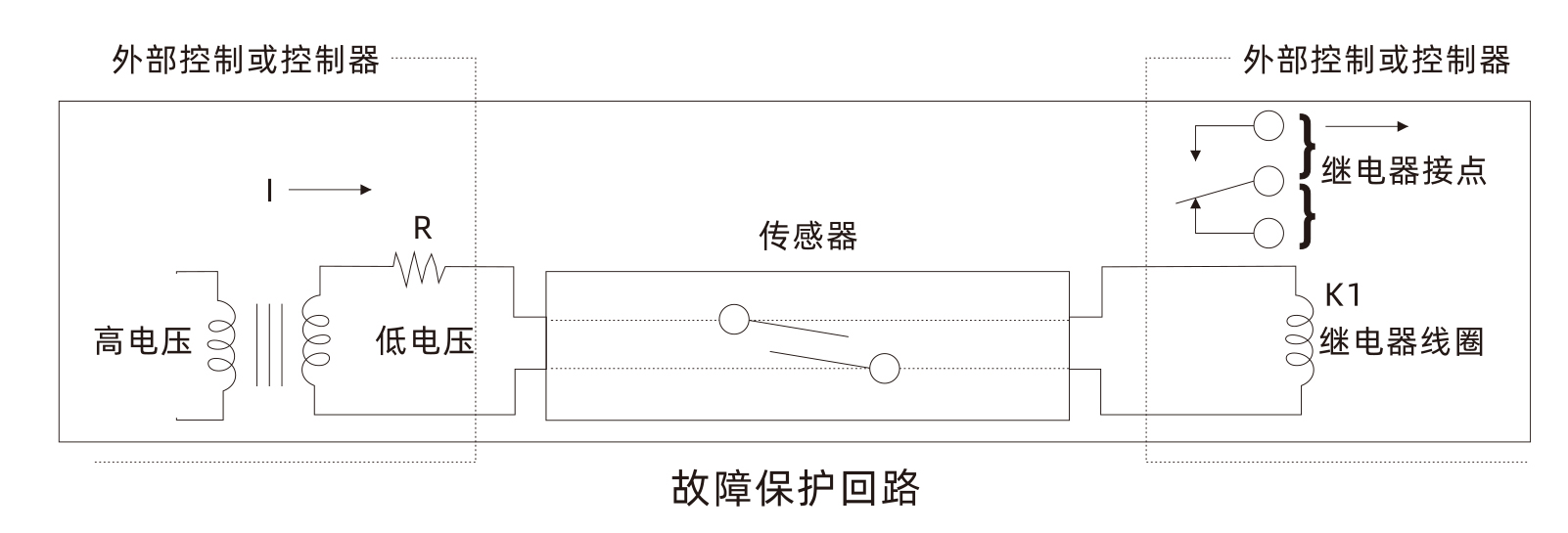

回路圖

正常狀態

恒定電流（I）流過K1繼電器為勵磁狀態      安全出力

傳感器動作

繼電器線圈K1處于非勵磁狀態            安全出力

電壓低下（功率損失）

電流（I）不流過K1時為非勵磁狀態       安全出力

傳感器不良（開關導體不良，信號線）

電流（I）不流動時，K1處于非勵磁狀態    安全出力

安全出力off       →     非常停止回路動作 →   機械停止

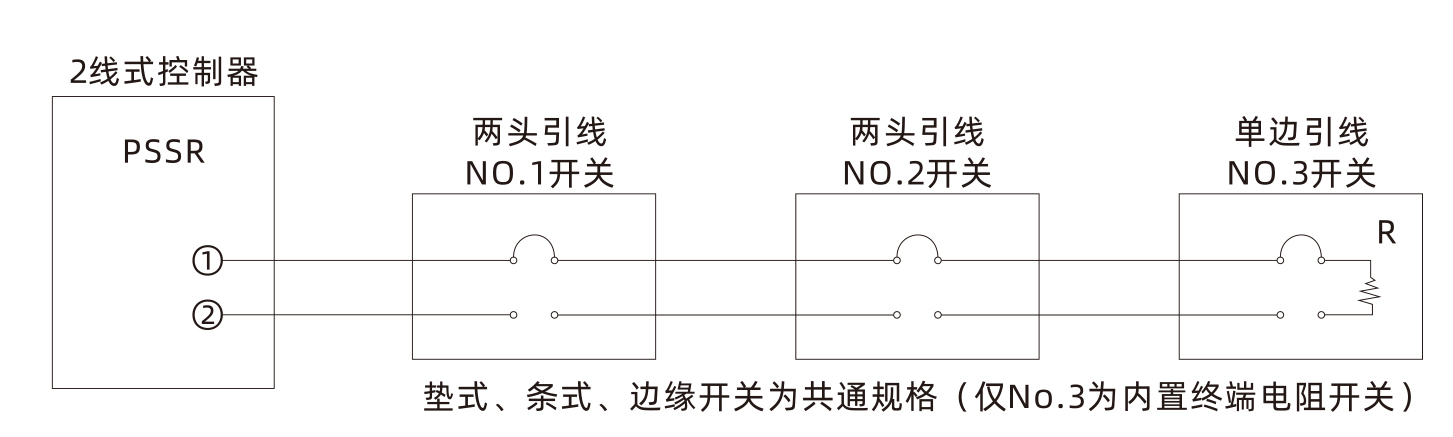

   連接多個開關使用時（2線式）

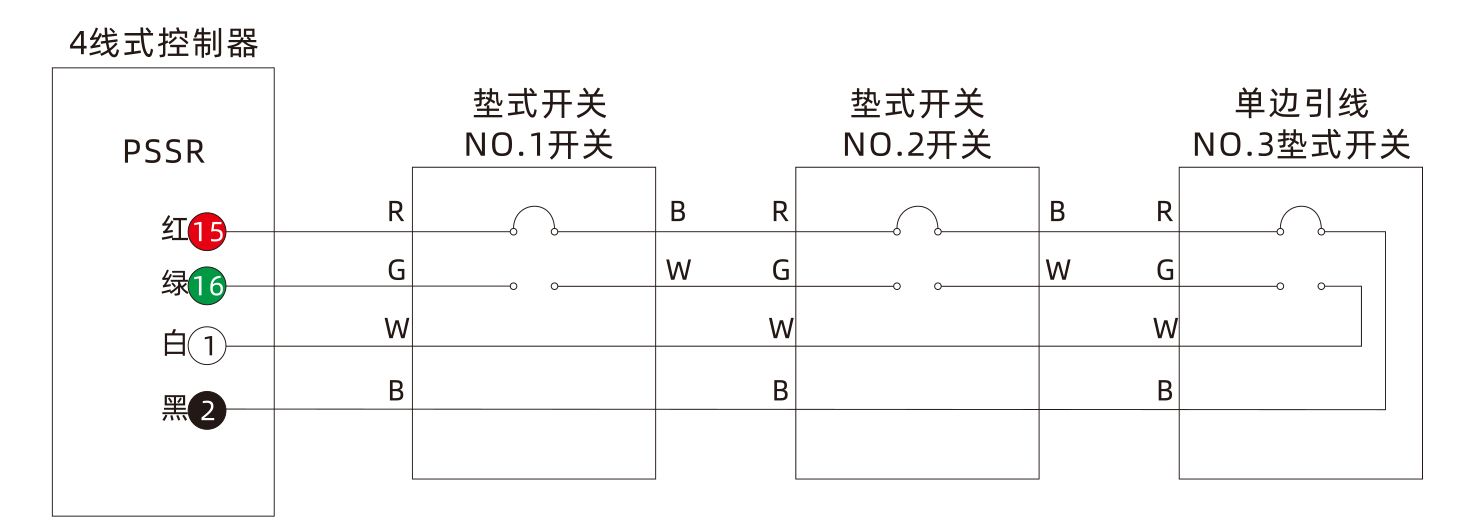

     連接多個開關使用時（4線式）

KPSSU控制單元規格式樣

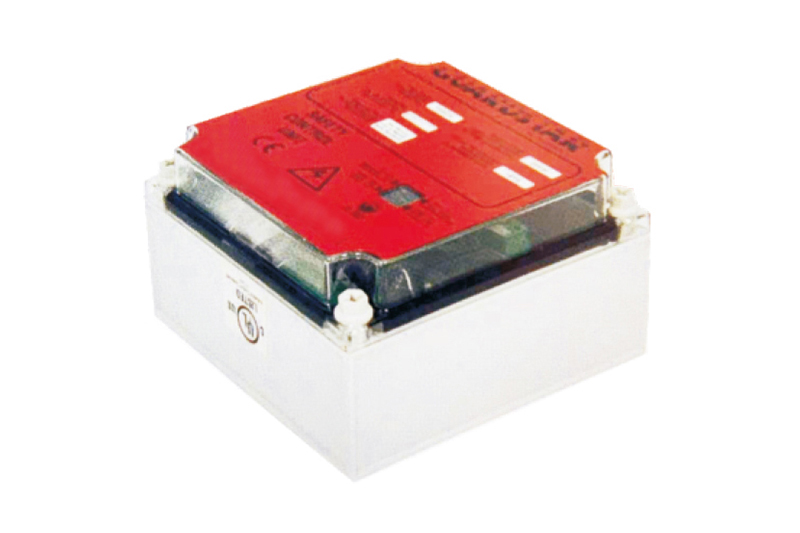

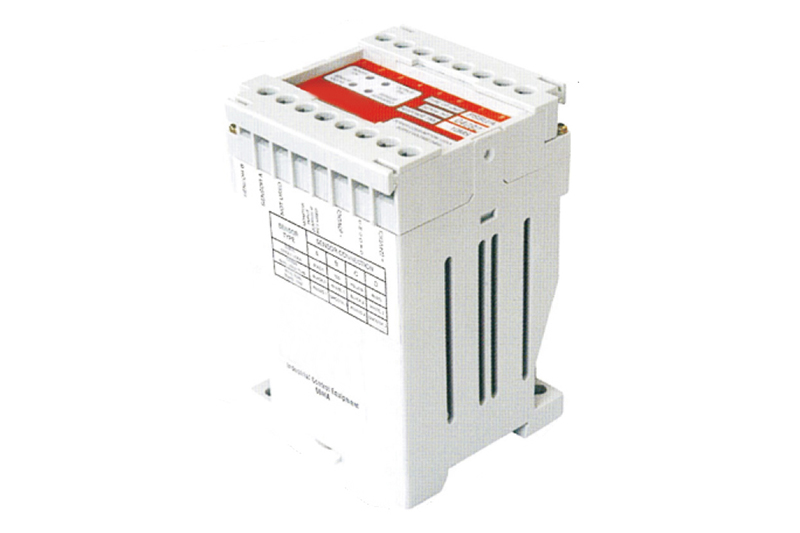

KPSSU/1

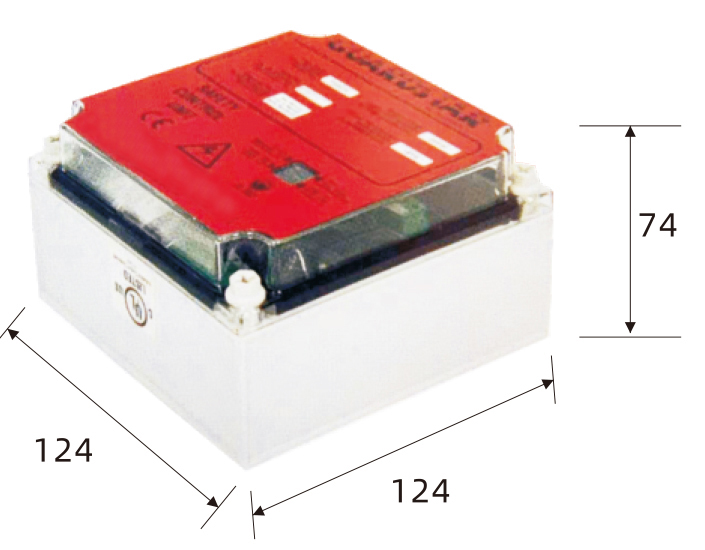

KPSSU/2          型式、尺寸

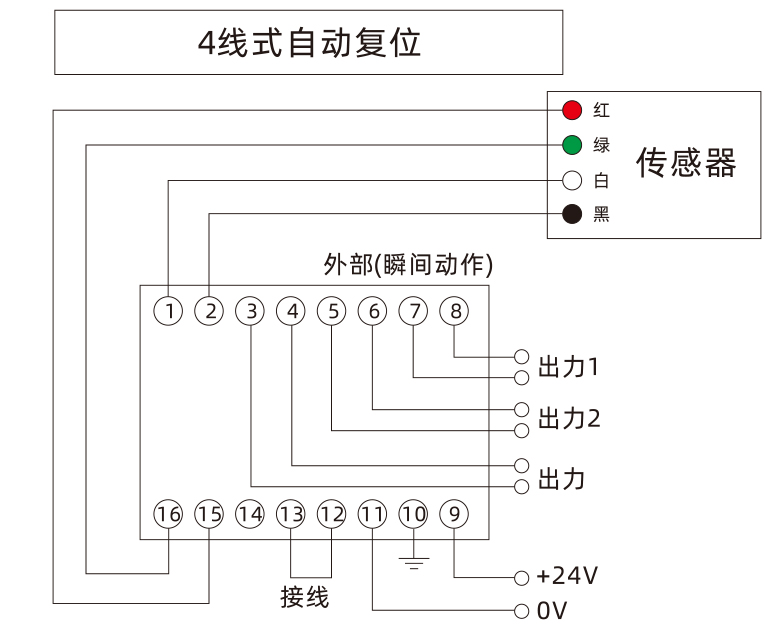

      接口端子、配線方法

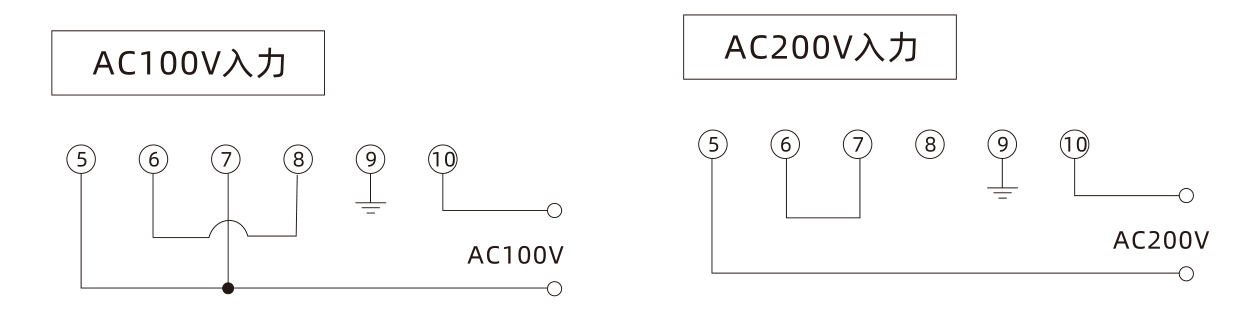

       KPSSU/2 直流入力                      KPSSU/1 交流入力

                                    只有電源接線與直流入力不同

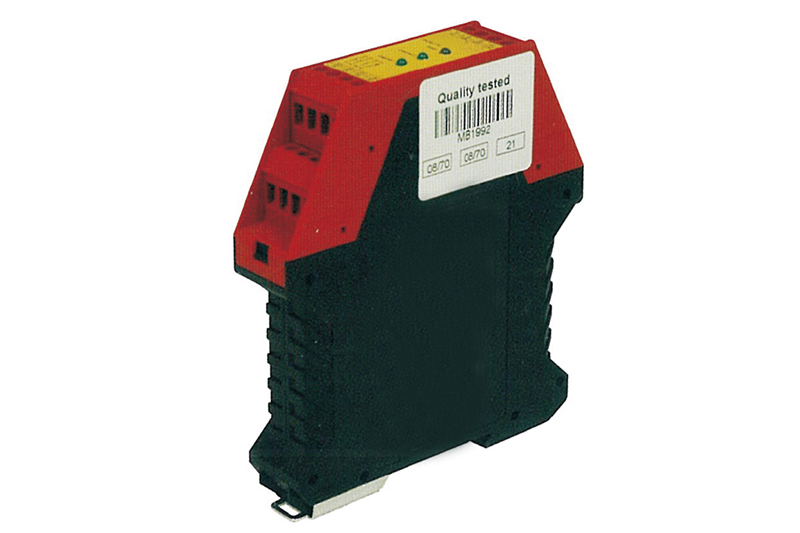

KPSSU/3

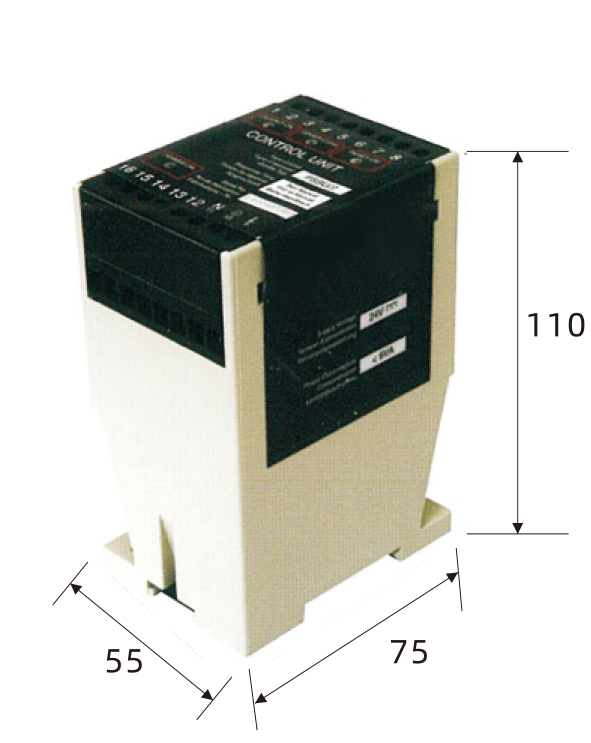

KPSSU/4        型式、尺寸

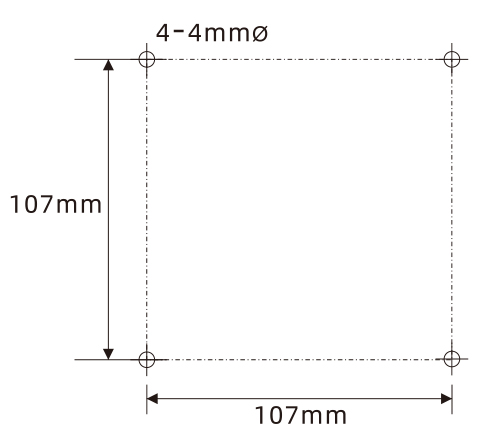

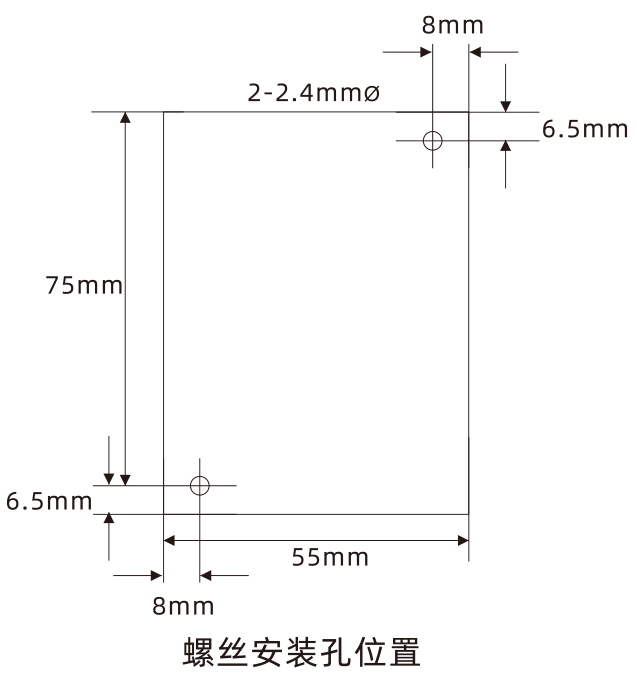

                                    安裝孔位置

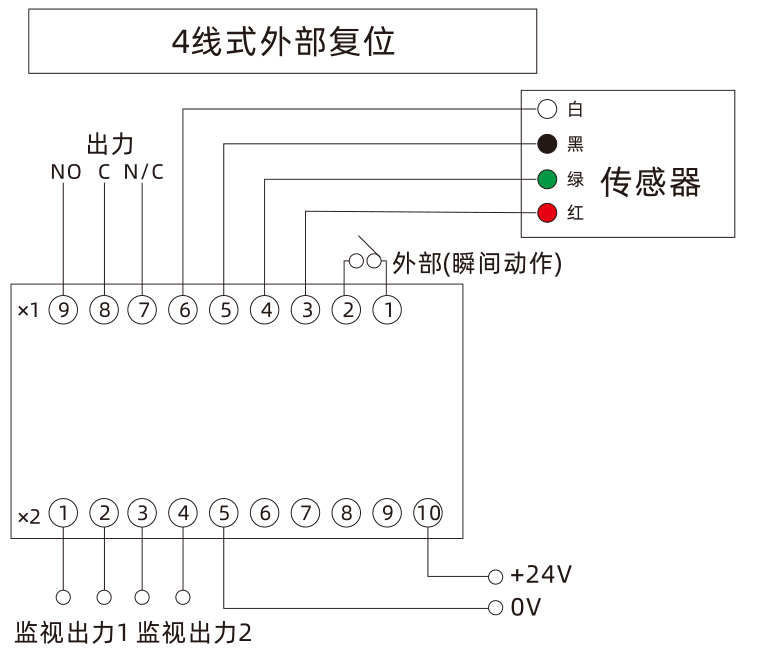

接口端子、配線方法

KPSSU/4 直流入力

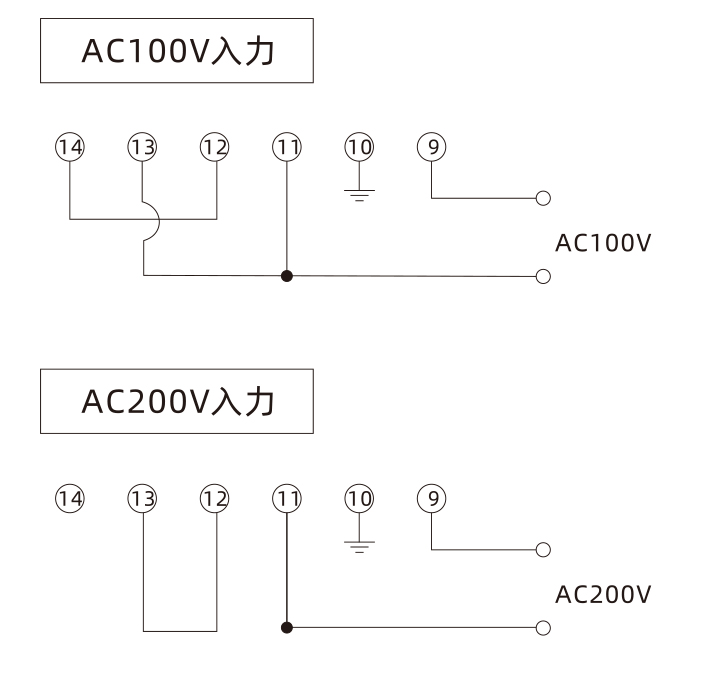

 KPSSU/3 交流入力

 只有電源接線與直流入力不同

       KPSSU/A1
